3D-сканирование авто- и мотопластика: крыло для электробайка

Восстановление сломанных пластиковых деталей для персонального электротранспорта — одна из самых востребованных и полезных задач в 3D-индустрии. В рамках этого технического проекта мы выполнили высокоточное 3D-сканирование заднего крыла электробайка для создания его идеального цифрового двойника.

Задача проекта

Оригинальные запчасти на кастомные электробайки часто стоят неоправданно дорого, долго доставляются или вовсе сняты с производства. К нам обратились с задачей оцифровать геометрию крыла (щитка) для последующего изготовления новой детали. Главная сложность заключалась в том, чтобы идеально перенести в цифровую среду плавные аэродинамические изгибы поверхности и с микронной точностью расположить крепежные отверстия.

Процесс сканирования и обработки

Создание качественной CAD-модели на основе физического объекта требует профессионального оборудования и инженерного подхода. Процесс состоял из следующих шагов:

Оптическое 3D-сканирование: С помощью высокоточного сканера мы сняли геометрию детали со всех ракурсов, захватив тонкие края, ребра жесткости и посадочные места под болты.

Сшивка и сглаживание сетки: Полученное облако точек обработали в специализированном ПО. Наши специалисты удалили цифровой шум и сформировали безупречно гладкую полигональную сетку (mesh), восстановив геометрию в местах возможных потертостей оригинала.

Подготовка к производству: Готовая 3D-модель была проверена на толщину стенок и экспортирована в форматы, необходимые для производства (STL/STEP). По желанию заказчика на этом этапе можно легко усилить слабые крепежные ушки, сделав деталь надежнее заводской.

Результат работы

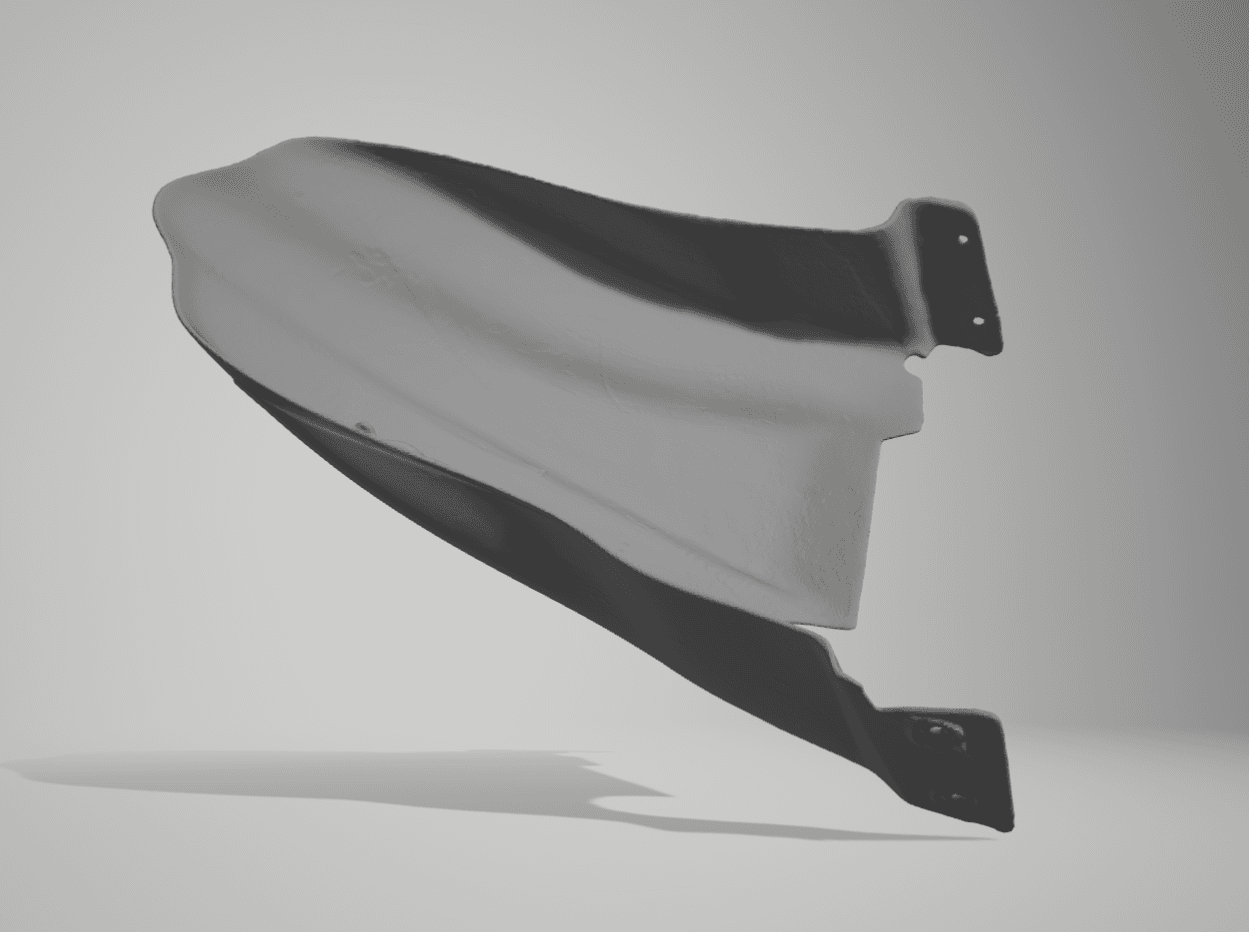

Заказчик получил точную цифровую копию крыла. Теперь эту деталь можно в любой момент распечатать на 3D-принтере из сверхпрочных и устойчивых к ударам пластиков (например, нейлона, ABS или гибкого TPU/FLEX). Это идеальное решение, которое экономит время и деньги на ремонте электротранспорта.

Стоимость проекта: 3 500 ₽

Нужна оцифровка запчастей, пластика мотоциклов или реверс-инжиниринг?

Мы выполняем 3D-сканирование деталей любой сложности и подготавливаем их к 3D-печати или фрезеровке на ЧПУ. Оставьте заявку, и мы оперативно рассчитаем стоимость вашей задачи!
