Реверс-инжиниринг и 3D-печать промышленных деталей: направляющая станка

Восстановление изношенных узлов промышленного оборудования с помощью 3D-технологий — это самый эффективный способ избежать длительного и дорогого простоя производства. В рамках этого сложного инженерного проекта мы выполнили полный цикл работ: 3D-сканирование, реверс-инжиниринг и печать направляющей для станка.

Задача проекта

К нам обратились с задачей восстановить изношенную направляющую деталь промышленного станка. Заказывать оригинальную запчасть долго и зачастую нерентабельно, а простой оборудования ведет к прямым убыткам. Оригинал имеет сложный изогнутый профиль со специфическими направляющими пазами и точными крепежными отверстиями. Требовалось создать абсолютно точную цифровую копию изношенной детали и изготовить функциональный аналог из сверхпрочного технического пластика, способного выдерживать высокие механические нагрузки и постоянное трение.

Процесс реверс-инжиниринга и производства

Подобные промышленные задачи требуют максимальной точности на каждом этапе, так как от этого напрямую зависит работоспособность всего узла. Наша работа состояла из следующих шагов:

Высокоточное 3D-сканирование: Сперва мы оцифровали оригинальную металлическую деталь с помощью профессионального оптического сканера. Это позволило получить точные габариты и базовую геометрию сложного профиля.

Реверс-инжиниринг (CAD-моделирование): На основе полученного скана (облака точек) наши инженеры построили идеальную твердотельную CAD-модель. На этом кропотливом этапе мы программно нивелировали следы износа оригинала и восстановили первоначальную заводскую геометрию всех пазов и отверстий.

Промышленная 3D-печать: Готовая модель была распечатана из специализированного износостойкого инженерного пластика. Материал подбирался с учетом специфики работы станка, чтобы новая деталь надежно служила в условиях постоянного трения.

Результат работы

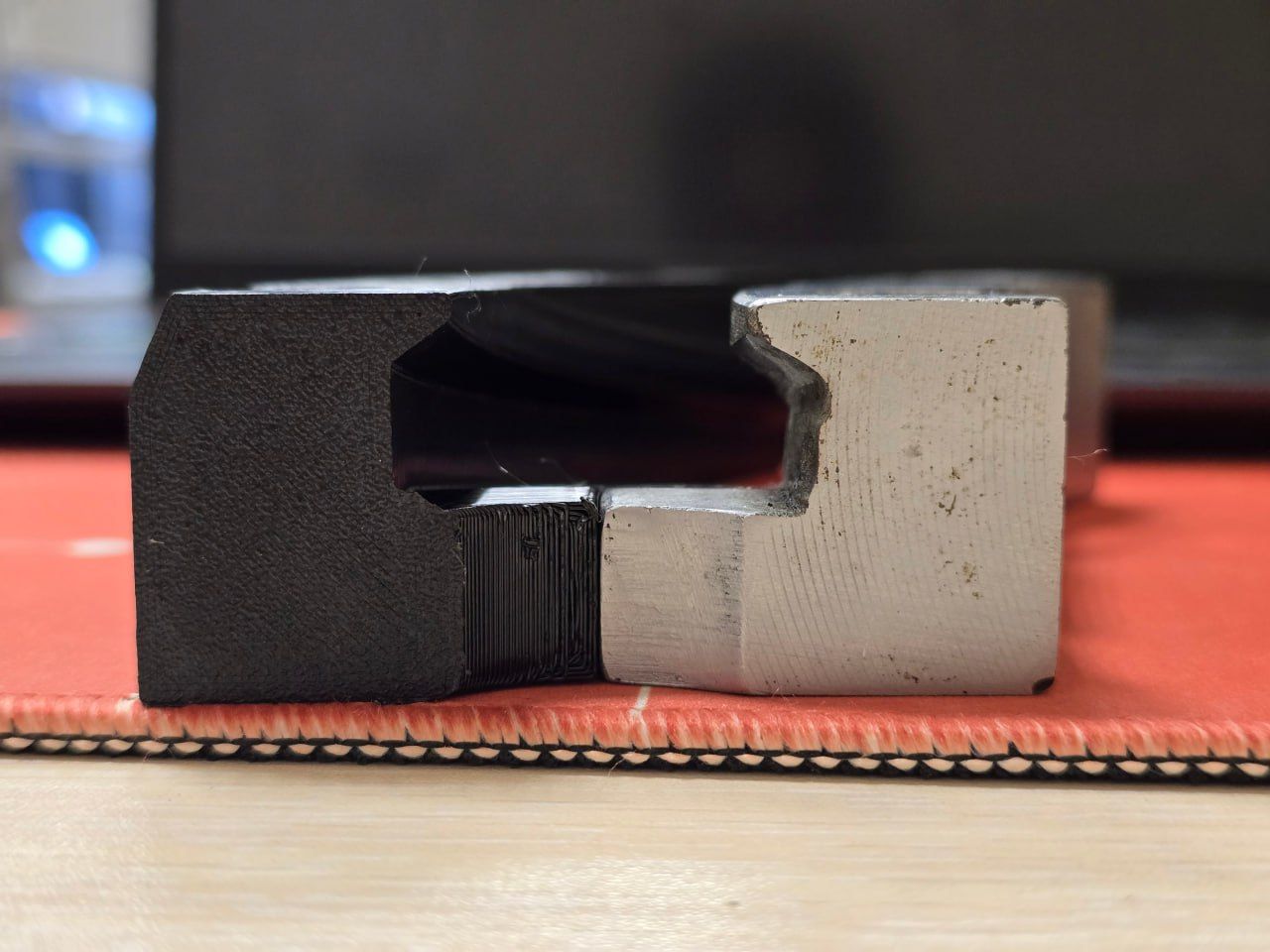

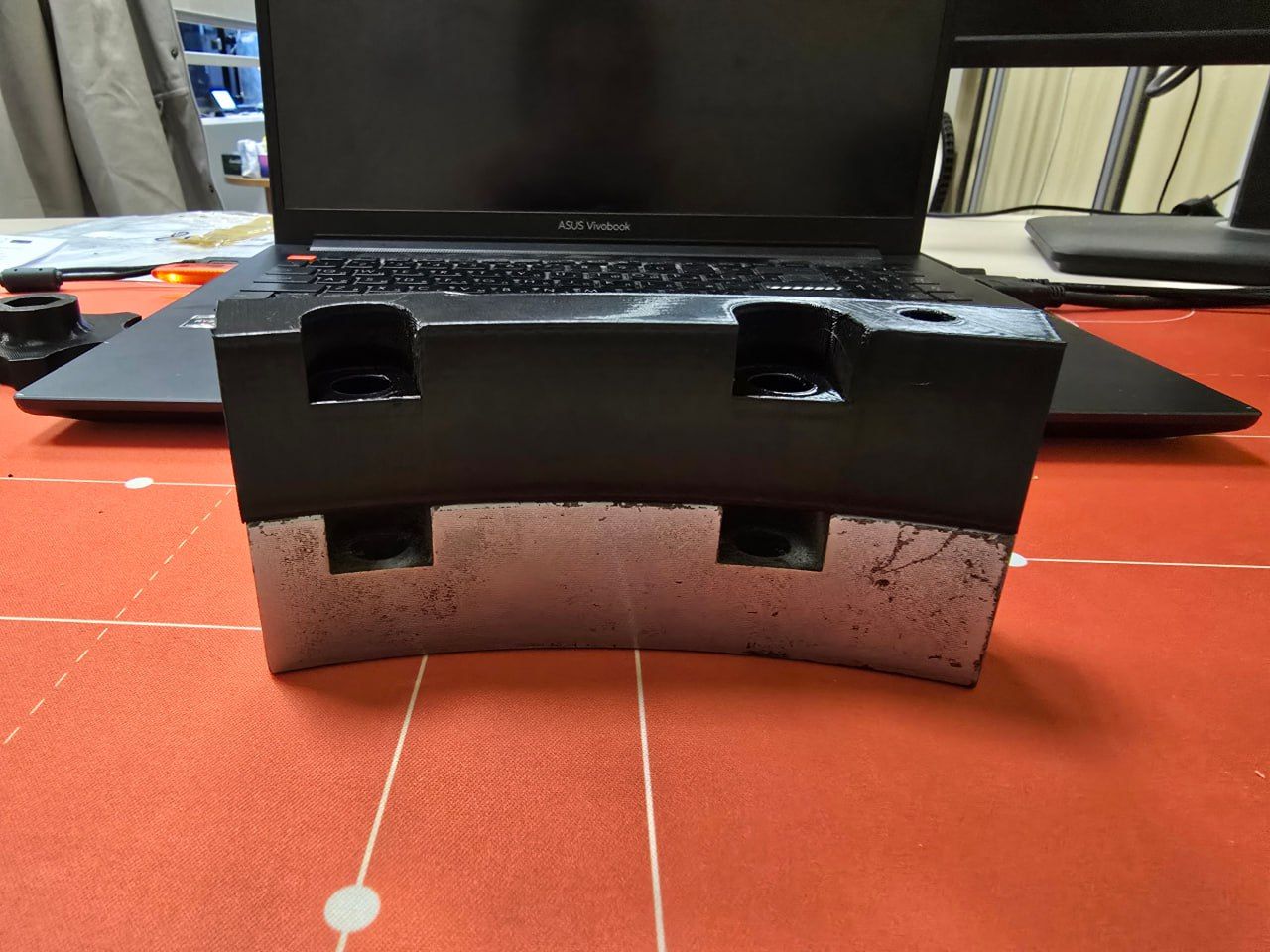

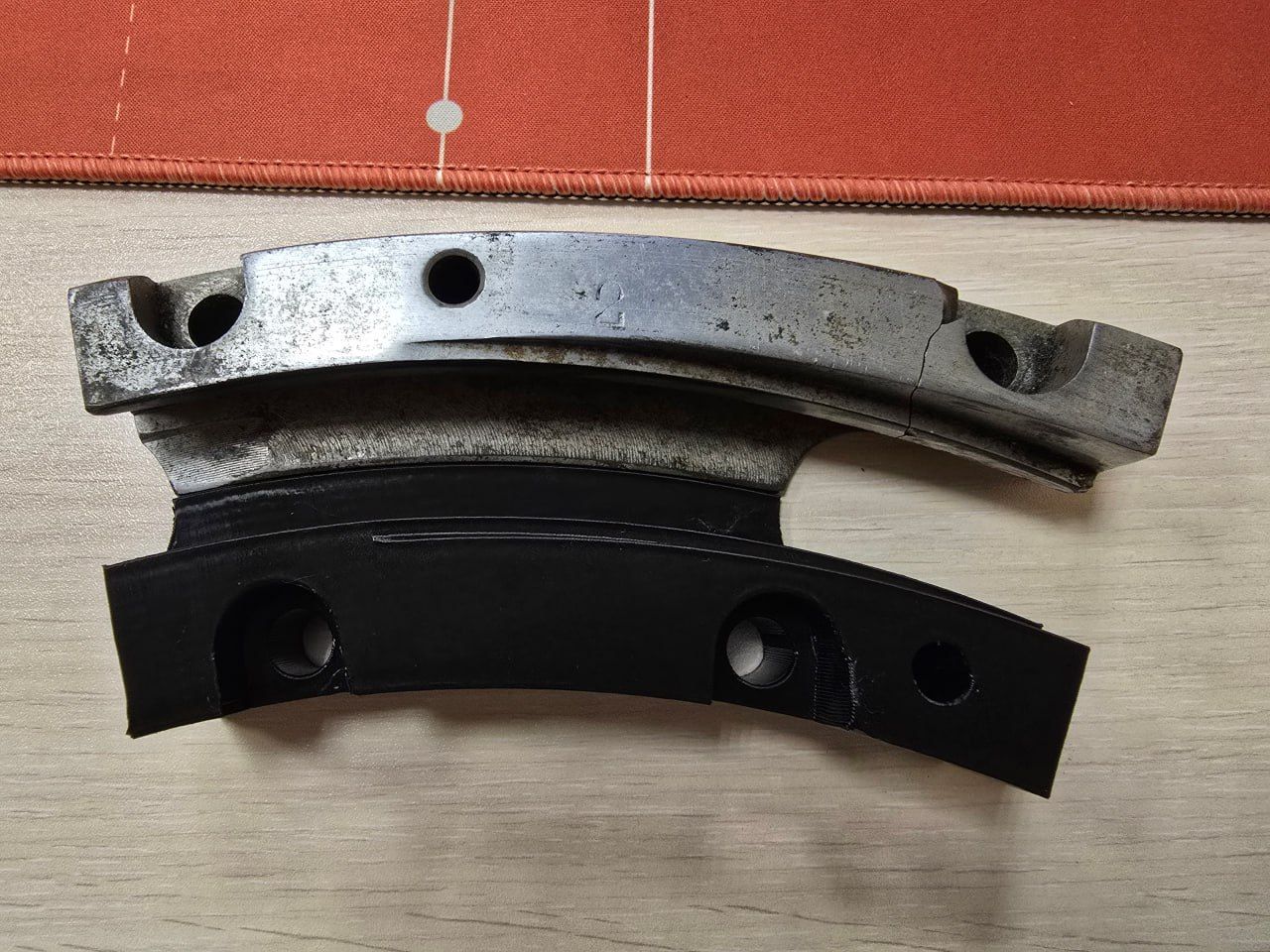

Заказчик получил полностью готовую к установке функциональную деталь. Как видно на сравнительных фото, напечатанный аналог идеально совпадает с оригиналом по всем посадочным местам и профилям («шип-паз»). Это классический пример успешного импортозамещения: станок снова в строю за разумные деньги, а у заказчика теперь навсегда сохранена 3D-модель для быстрого производства таких деталей в будущем.

Стоимость проекта: 22 000 ₽ (полный цикл: сканирование, реверс-инжиниринг и 3D-печать)
