Высокоточное 3D-сканирование оборудования: активный молниеотвод

Оцифровка сложного инженерного оборудования — первый и самый важный шаг для его локализации, доработки или проведения технических симуляций. В рамках этого проекта мы выполнили высокоточное 3D-сканирование активного молниеприемника, создав его безупречный цифровой двойник.

Задача проекта

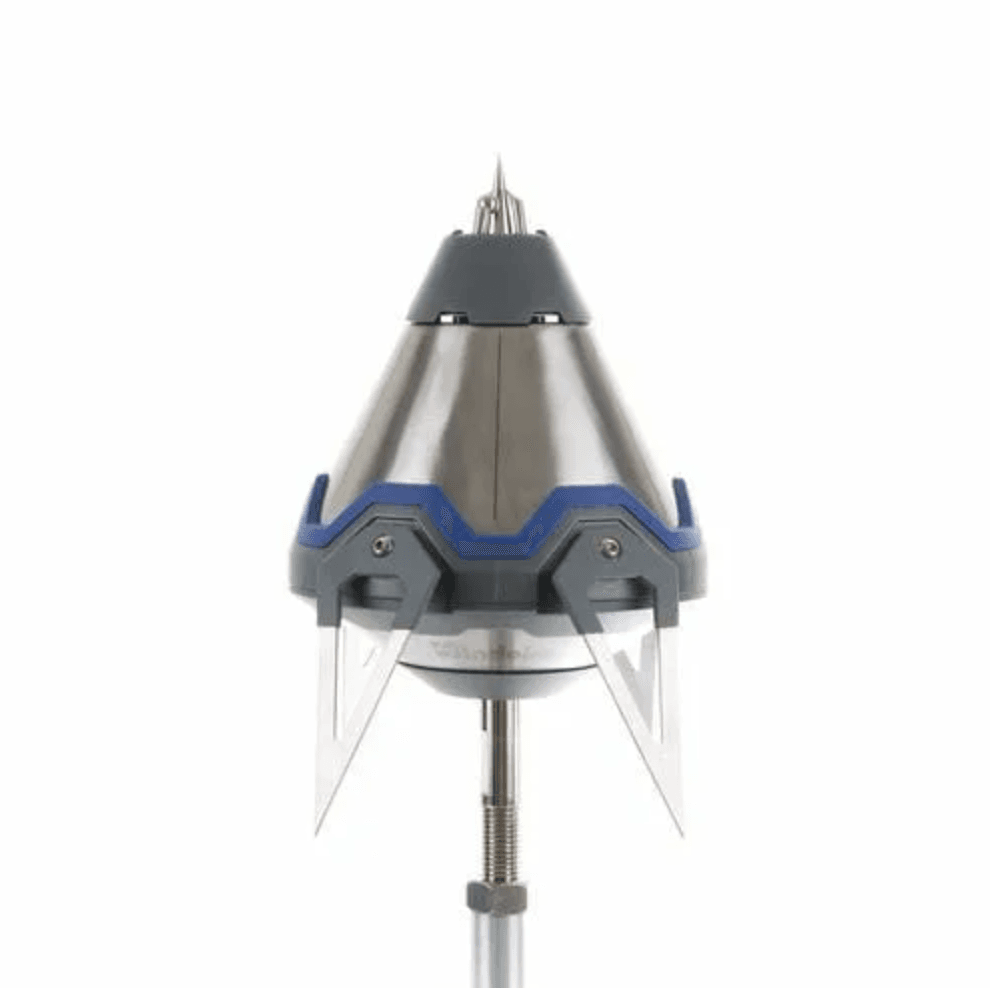

К нам обратились с задачей оцифровать многокомпонентное устройство грозозащиты. Главный технический вызов заключался в специфике физического объекта: обилие бликующих металлических поверхностей и сложная геометрия с тонкими, заостренными элементами (шпиль, боковые направляющие лезвия). Требовалось получить максимально точную 3D-модель со всеми конструктивными узлами и крепежными отверстиями для последующего реверс-инжиниринга.

Процесс сканирования и обработки

Создание качественного скана металлических изделий сложной формы требует профессионального оптического оборудования. Наша работа состояла из следующих этапов:

Высокоточное 3D-сканирование: Мы сняли геометрию физического объекта со всех ракурсов. Сканер с микронной точностью захватил конусную форму корпуса, места сборки деталей и заостренные грани, несмотря на сложность металлической фактуры.

Сшивка и текстурирование: Полученное облако точек было обработано в специализированном ПО. Наши инженеры очистили цифровой шум и сформировали плотную полигональную сетку (mesh) из 1 000 000 треугольников, сохранив реалистичную цветовую текстуру оригинала.

Подготовка к инженерии: Готовая 3D-модель была отмасштабирована, выровнена по осям координат и экспортирована в форматы (STL/OBJ), необходимые для дальнейшей работы конструктора.

Результат работы

Заказчик получил точную и высокодетализированную цифровую копию устройства. Имея на руках такие данные, инженер может без труда спроектировать твердотельную твердотельную CAD-модель (провести реверс-инжиниринг), чтобы запустить производство аналогов, рассчитать аэродинамику или разработать кастомные крепления для монтажа системы.

Стоимость проекта: 5 200 ₽
